32.768 kHz 水晶振動子

To ECAD Models:

To Certificates:

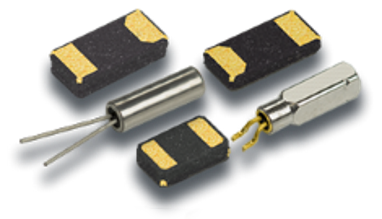

32.768kHzおよび低周波(LF)の水晶振動子ユニットはセラミック
またはメタルパッケージです。音叉型水晶製品は低ESRおよび広い
容量負荷(CL)に対応します。

これらの水晶製品はオシレータまたはマイクロコントローラ用途、
高信頼性、広い温度範囲およびAEC-Q200に適応する車載用途など
低消費タイミング素子の市場の要求にこたえます。

kHz Crystals in Ceramic Package

Low Frequency Product catalog

Type	Dimension [mm]	Frequency	Load Cap. CL [pF]	Series Resistance [typ / max kΩ]	Documents

CM8V-T1A 0.3	2.0 x 1.2 x 0.35	32.768 kHz	4.0 / 6.0 / 7.0 / 9.0 / 12.5 pF	-- / 90 kΩ	データシートアプリ資料
CM8V-T1A LOW ESR	2.0 x 1.2 x 0.60	32.768 kHz	4.0 / 6.0 / 7.0 / 9.0 / 12.5 pF	40 / 50 kΩ	データシートアプリ資料
CM9V-T1A 0.3	1.6 x 1.0 x 0.35	32.768 kHz	4.0 / 6.0 / 7.0 / 9.0 / 12.5 pF	-- / 90 kΩ	データシートアプリ資料
CM9V-T1A	1.6 x 1.0 x 0.50	32.768 kHz	4.0 / 6.0 / 7.0 / 9.0 / 12.5 pF	60 / 75 kΩ	データシートアプリ資料
CM8V-T1A	2.0 x 1.2 x 0.60	32.768 kHz	4.0 / 6.0 / 7.0 / 9.0 / 12.5 pF	55 / 70 kΩ	データシートアプリ資料
CC8V-T1A Medical	2.0 x 1.2 x 0.67	32 kHz / 32.768 kHz 100 kHz / 102.4 kHz	4.0 / 7.0 / 9.0 / 12.5 pF	50 / 70 kΩ 9 / 20 kΩ	データシートアプリ資料
CC8V-T1A Thin Medical	2.0 x 1.2 x 0.48	32.768 kHz	4.0 / 7.0 / 9.0 / 12.5 pF	70 / 90 kΩ	データシートアプリ資料
CM7V-T1A 0.3	3.2 x 1.5 x 0.35	32.768 kHz	6.0 / 7.0 / 9.0 / 12.5 pF	65 / 80 kΩ	データシートアプリ資料
CM7V-T1A Low ESR	3.2 x 1.5 x 0.65	32.768 kHz	6.0 / 7.0 / 9.0 / 12.5 pF	40 / 50 kΩ	データシートアプリ資料
CM7V-T1A	3.2 x 1.5 x 0.65	32.768 kHz	6.0 / 7.0 / 9.0 / 12.5 pF	50 / 70 kΩ	データシートアプリ資料
CC7V-T1A	3.2 x 1.5 x 0.90	32.768 kHz	6.0 / 7.0 / 9.0 / 12.5 pF	50 / 70 kΩ	データシートアプリ資料
CC7V-T1A Medical	3.2 x 1.5 x 0.90	32 kHz / 32.768 kHz 100 kHz	4.0 / 7.0 / 9.0 / 12.5 pF	50 / 70 kΩ 15 / 20 kΩ	データシートアプリ資料
CC5V-T1A	4.1 x 1.5 x 0.90	32.768 kHz	6.0 / 7.0 / 9.0 / 12.5 pF	50 / 70 kΩ	データシートアプリ資料
CC4V-T1A	5.0 x 1.9 x 0.90	30 kHz to 200 kHz 201 kHz to 560 kHz 561 kHz to 1 MHz	6.0 / 7.0 / 9.0 / 10.0 / 12.5 pF 9.0 pF 7.0 / 10.0 pF	50 / 65 kΩ 3.2 / 5.0 kΩ 0.5 / 1.0 kΩ	データシートアプリ資料
CC1V-T1A	8.0 x 3.7 x 1.75	30 kHz to 200 kHz 201 kHz to 560 kHz 561 kHz to 2 MHz	9.0 / 12.5 pF 4.0 pF 10.0 pF	40 / 60 kΩ 1.4 / 3.5 kΩ 0.12 / 0.4 kΩ	データシートアプリ資料

kHz Crystals in SMT Metal Package

Low Frequency Product catalog

Type	Dimension [mm]	Frequency	Load Cap. CL [pF]	Series Resistance [typ / max kΩ]	Documents

MS3V-T1R	1.4 x 1.4 x 6.7	30 to 200 kHz	6.0 / 7.0 / 9.0 / 12.5 pF	50 / 65 kΩ	データシートアプリ資料
MS1V-T1K	2.0 x 2.0 x 8.1	30 to 200 kHz	6.0 / 7.0 / 9.0 / 12.5 pF	45 / 60 kΩ	データシートアプリ資料

kHz Crystals in Thru Hole Type Package

Low Frequency Product catalog

Type	Dimension [mm]	Frequency	Load Cap. CL [pF]	Series Resistance [typ / max kΩ]	Documents

DS10	ø 1.0 x 4.45	32.768 kHz	7.0 / 8.2 / 9.0 / 12.5 pF	40 / 60 kΩ	データシート
DS15	ø 1.5 x 5.0	32.768 kHz	7.0 / 8.2 / 9.0 / 12.5 pF	35 / 50 kΩ	データシート
DS26	ø 2.0 x 6.0	32.768 kHz	7.0 / 8.2 / 9.0 / 12.5 pF	30 / 42 kΩ	データシート
